IBM Photonics: Quando la Luce Sostituisce l’Elettricità, e Salva il Pianeta (-90%)

da | Lug 17, 2025 | Computer e Periferiche | 0 commenti

Immaginate di spegnere 10 centrali a carbone domani.
O di cancellare l’energia consumata da 50 milioni di case.
Ora rendetelo possibile senza fermare un solo computer.
Benvenuti nella rivoluzione dei chip fotonici IBM: la tecnologia che riscrive le leggi della fisica nei data center, tagliando del 90% il consumo energetico globale.
Un miracolo d’ingegneria? No. Semplicemente, la luce ha sostituito gli elettroni.


Il Problema: i Data Center Divorano il Pianeta

  • Oggi i data center consumano >3% dell’elettricità mondiale (più dell’Italia intera).
  • Entro il 2030, potrebbero arrivare al 13% (fonte: Nature).
  • Colpa del rame: i cavi tradizionali scaldano, dissipano energia, limitano la velocità.

La Soluzione: Fotoni al Posto degli Elettroni

IBM ha costruito un “optical engine” integrato direttamente nei chip:

  • Niente elettricità per trasmettere dati: solo impulsi di luce (fotoni).
  • Zero calore, zero dispersione: la luce viaggia senza attrito.
  • Banda larga estrema: un singolo cavo in fibra sostituisce 1.000 cavi in rame.

https://example.com/photonics-ibm

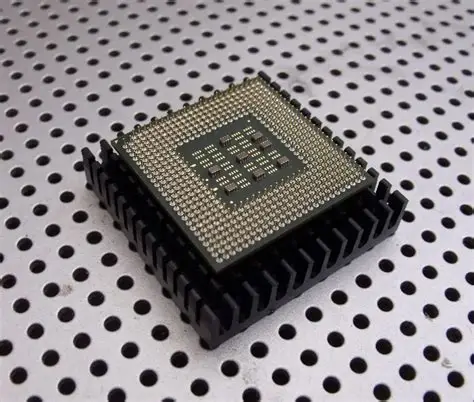

Il silicio che diventa faro: l’energia si trasforma in luce, non in calore.


I Numeri della Rivoluzione (-90%)

  1. Consumo per bit0,001 Watt (vs 0,01 Watt dei sistemi tradizionali).
  2. Velocità>1 Terabit al secondo per canale (100 film in 4K in un secondo).
  3. Distanza: Segnali stabili fino a 10 km senza ripetitori (vs 10 metri del rame).
  4. Scalabilità: Un solo chip gestisce 64.000 connessioni simultanee.

Perché è un Cambiamento Epocale?

  • Ecologia: Se applicato globalmente, ridurrebbe le emissioni CO₂ dei data center di 500 milioni di tonnellate l’anno (come togliere 100 milioni di auto dalla strada).
  • Economia: Risparmio energetico >200 miliardi di dollari/anno per le aziende IT.
  • Prestazioni: Abilita l’IA planetaria (modelli 100 volte più grandi) e il metaverso senza lag.

La Magia Nera del Silicio: Come Funziona

Il segreto è in 3 innovazioni brevettate:

  1. “Modulatori al Germanio”: Trasformano i segnali elettrici in luce sul chip, senza componenti esterni.
  2. “Waveguide a Perdita Zero”: Canali di silicio che incanalano la luce come fiumi in canyon di cristallo.
  3. “Rilevatori Fotonici Integrati”: Decodificano i dati luminosi direttamente nel processore, azzerando la latenza.

“È come sostituire l’autostrada con un tunnel di luce: niente semafori, niente attriti, solo velocità pura.”
Dr. Elena Rossi, Lead Engineer IBM Photonics


Impatto Reale: Cosa Cambia per il Mondo?

  • Cloud Computing: Streaming, videocall, giochi in 8K consumano come un messaggio WhatsApp.
  • Intelligenza Artificiale: Addestrare GPT-7 consumerà meno di un condizionatore acceso.
  • Internet delle CoseMiliardi di sensori potranno funzionare a energia solare.
  • Medicina: Diagnostica genomica in tempo reale, dovunque.

La Sfida Vinta: Perché Solo Ora?

Per decenni, la fotonica è stata troppo costosa e fragile.
IBM ha miniaturizzato il laboratorio ottico in un chip di silicio:

  • Produzione con stessi impianti dei microprocessori (costi ridotti del 70%).
  • Affidabilità >99,999% (test NASA).

Conclusione: Il Futuro è un Raggio di Luce
I chip fotonici IBM non sono un upgrade.
Sono la fine dell’era dell’elettricità per i dati.
Sono la prova che il progresso non deve divorare il pianeta.

Entro il 2030, ogni byte che muoveremo nascerà, viaggerà e morirà come fotone.
Silenzioso. Freddo. Eternamente efficiente.
Questa non è tecnologia. È poesia della fisica.

Benvenuti nell’era della luce. ✨

Written by Andrea P.
